Erreurs de câblage : comment installer 3 interrupteurs pour 2 lampes en toute sécurité

Installer trois interrupteurs pour commander deux lampes est une configuration qui dépasse le simple va-et-vient classique. Ce type de montage électrique, parfois appelé circuit à trois points de commande, demande une bonne compréhension du câblage et une attention rigoureuse aux règles de sécurité. Avant toute manipulation, il est essentiel de maîtriser le schéma électrique et d'identifier précisément le rôle de chaque fil.

En quelques points

• L'installation de trois interrupteurs pour commander des lampes nécessite l'intégration d'un permutateur, un appareil spécifique doté de quatre bornes qui s'intercale entre deux interrupteurs va-et-vient.
• Le schéma électrique doit impérativement distinguer la phase, qui alimente les interrupteurs, du neutre, qui est relié directement aux douilles des lampes sans passer par les interrupteurs.
• Les navettes assurent la liaison croisée entre les trois points de commande, garantissant que chaque interrupteur puisse modifier l'état des lampes indépendamment de la position des autres.
• Le fil de retour de lampe doit être raccordé individuellement à chaque douille pour assurer le fonctionnement autonome de chaque point d'éclairage.
• La sécurité électrique exige de couper systématiquement le courant au tableau et de vérifier l'absence de tension avant toute manipulation, en évitant de se fier uniquement à la position des interrupteurs.
• Une fois le montage terminé, il est crucial de tester chaque interrupteur pour confirmer la cohérence du circuit et s'assurer qu'aucune erreur de câblage ne provoque de court-circuit ou de dysfonctionnement.

Comprendre le rôle du permutateur dans un circuit va-et-vient

Dans un circuit d'éclairage classique à deux interrupteurs, on parle de va-et-vient : chaque interrupteur peut allumer ou éteindre la lampe indépendamment. Dès qu'un troisième point de commande s'ajoute, il faut introduire un permutateur, qui est un interrupteur spécifique s'intercalant entre les deux interrupteurs classiques. C'est lui qui permet de maintenir la cohérence du circuit et d'assurer que chaque point de commande reste fonctionnel, quel que soit l'état des deux autres.

Identifier les liaisons entre les points de commande

Le permutateur se distingue d'un interrupteur ordinaire par le nombre de bornes qu'il possède : là où un simple interrupteur de va-et-vient dispose de trois bornes, le permutateur en compte quatre. Les navettes relient les trois appareils entre eux en formant un réseau de liaisons croisées. Dans ce montage, les fils de navettes partent du premier interrupteur, traversent le permutateur central, puis rejoignent le troisième interrupteur. Cette architecture garantit que chaque basculement modifie bien l'état de la lampe concernée, quelle que soit la position des autres interrupteurs.

Pour gérer deux lampes avec trois interrupteurs, on peut prévoir deux circuits distincts, chacun doté de ses propres navettes et de son retour de lampe, ou bien opter pour une configuration partagée selon la disposition des pièces. Dans les deux cas, il convient de tracer un schéma électrique précis avant de commencer le moindre branchement, afin d'éviter toute erreur de câblage.

Raccorder la phase et le neutre correctement

Le câblage d'un tel circuit repose sur une logique simple mais impérative : la phase alimente le premier interrupteur, tandis que le neutre est directement raccordé à chaque lampe. Le fil rouge est traditionnellement utilisé pour la phase. Le neutre, lui, ne passe jamais par les interrupteurs : il va directement du tableau électrique jusqu'aux douilles des lampes. Cette distinction est fondamentale pour éviter tout risque électrique et garantir un fonctionnement correct de l'installation.

Étapes de branchement électrique pour l'éclairage

Une fois le schéma arrêté, le branchement électrique peut débuter. Il convient de procéder dans l'ordre, boîtier par boîtier, en vérifiant chaque connexion avant de passer à la suivante. Un câblage interrupteur mal réalisé peut non seulement empêcher le circuit de fonctionner, mais aussi créer des situations dangereuses, notamment des courts-circuits ou des risques d'électrocution.

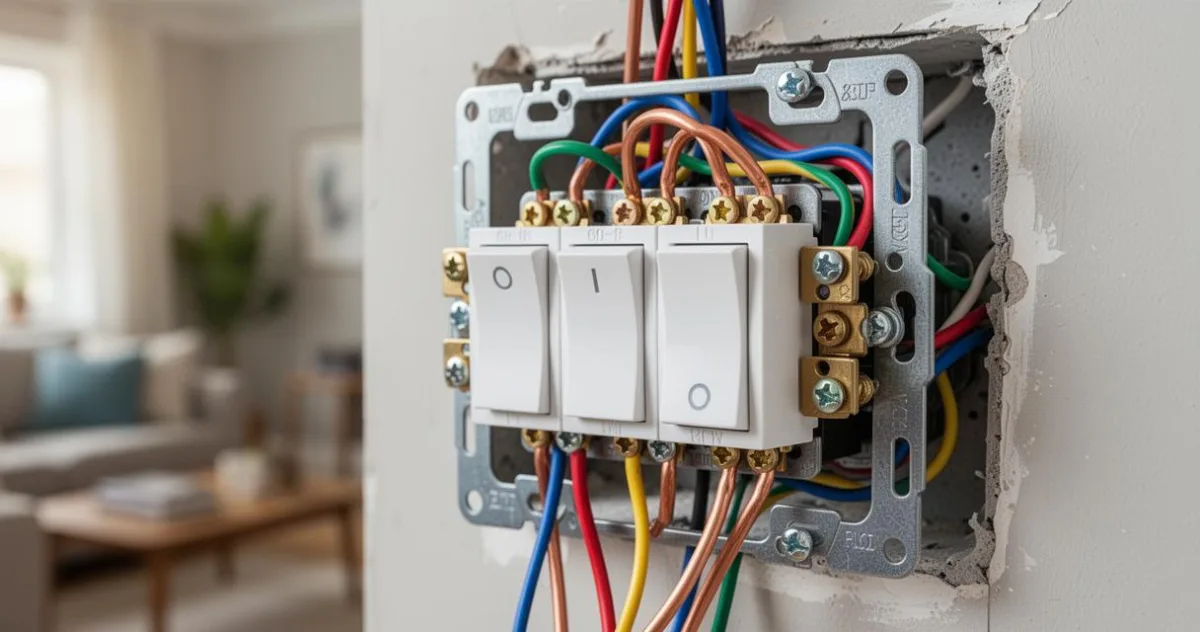

Connecter les fils de navettes sur les bornes

Pour un interrupteur de va-et-vient, le principe est le suivant : une borne reçoit la phase ou le retour de lampe, et les deux autres bornes accueillent les navettes. Sur un interrupteur double de type va-et-vient, on retrouve généralement un fil rouge pour la phase, deux fils violets pour les navettes de va-et-vient, et un fil noir pour le retour de lampe. Sur un interrupteur simple avec trois conducteurs rouges, l'un correspond à la phase et les deux autres aux navettes.

Il est courant de rencontrer une pieuvre électrique, c'est-à-dire un nœud de câblage regroupant plusieurs fils à un même point de distribution. Dans ce cas, les navettes doivent transiter par cette pieuvre pour atteindre chaque interrupteur. Connectez soigneusement chaque fil sur la bonne borne, en vous référant constamment à votre schéma.

Relier le fil de retour à chaque lampe

Le retour de lampe est le fil qui repart de l'interrupteur final vers la douille de chaque lampe. C'est lui qui ferme le circuit et permet à l'éclairage de fonctionner. Pour deux lampes indépendantes, chacune dispose de son propre fil de retour, raccordé à la borne correspondante de l'interrupteur qui commande cette lampe. Il ne faut jamais regrouper les retours de deux lampes sur une même borne si elles doivent être commandées séparément : cela priverait l'une ou l'autre de son autonomie de fonctionnement.

• Fil rouge : phase, entre le tableau et le premier interrupteur.
• Fils de navettes : relient les interrupteurs entre eux, en passant par le permutateur.
• Fil noir : retour de lampe, du dernier interrupteur jusqu'à la douille.
• Fil bleu ou blanc : neutre, directement du tableau à chaque lampe.

Vérifications du schéma et des règles de sécurité au tableau

Avant et après tout travail sur une installation électrique, la sécurité doit rester la priorité absolue. Même un montage qui paraît simple peut cacher des dangers si certaines étapes sont négligées. Un circuit mal branché peut provoquer une surchauffe, endommager l'appareillage ou présenter un risque pour les occupants du logement.

Couper le courant avant toute manipulation du montage

La première règle, absolument non négociable, est de couper le courant au tableau électrique avant de toucher au moindre fil. Identifiez le disjoncteur correspondant au circuit concerné et vérifiez l'absence de tension à l'aide d'un testeur de phase. Ne vous fiez jamais à la simple position d'un interrupteur pour présumer que le circuit est hors tension : seul le tableau garantit la coupure. Cette précaution s'applique à chaque étape du câblage, notamment lorsqu'on intervient sur les bornes des interrupteurs ou que l'on modifie les connexions au niveau de la pieuvre.

Tester le fonctionnement de l'installation terminée

Une fois tous les fils connectés et les boîtiers refermés, il est temps de remettre le courant et de tester l'installation. Depuis chacun des trois interrupteurs, vérifiez que vous pouvez bien allumer et éteindre chaque lampe indépendamment, quelle que soit la position des deux autres interrupteurs. Si l'une des lampes ne répond pas correctement ou si un interrupteur est sans effet, l'erreur provient le plus souvent d'une navette mal connectée ou d'un fil de retour raccordé à la mauvaise borne. Dans ce cas, coupez à nouveau le courant au tableau avant toute intervention corrective. Rappelons que changer un interrupteur sans vérifier l'intégralité du schéma ne suffit généralement pas à résoudre un problème de câblage : c'est la cohérence de l'ensemble du circuit qui doit être vérifiée.
